產品概述
智能柔性生產系統以工業機器人應用及 PLC 網絡(luò )控制中心為核心，展示機電系統綜合工程技術。主
要設備包含微型自動化立體倉庫、AGV 導引車、六自由度工業機器人、智能視覺檢測系統、智能輸送系統、 RFID、PLC 控制系統及中央控制系統等組成，可以實現對工件進行出入庫、成產加工、搬運、檢測、分揀、
裝配等操作。
該平臺各組件均安裝在型材桌面上，機械結構、電氣控制回路、執行機構相對獨立，采用工業標準
件設計。通過此平臺可以進行機械組裝、電氣線路設計與接線、PLC 編程與調試、單片機編程與調試、智 能視覺流程編輯、工業機器人編程與調試、RFID 數據傳輸應用等多方面訓練。適合高校、職業院校、技 工學院機電類及自動化類相關專業《機電一體化》、《工業機器人與控制技術》、《自動化技術》等課程
的實訓教學。
系統組成
● AGV 運輸與調度系統
該部分包括 AGV 小車及調度控制軟件組成，該系統充分反映了當今物流自動化技術的應用。 AGV 調度控制軟件主要具有站點設置、AGV 參數設置、AGV 通訊及任務排配功能。通過 PLC 輸出信息及 RFID 讀出信息自動生成任務并控制 AGV 執行，將處理后的信息上傳并存儲。
● 柔性生產系統
主要設備包含六自由度工業機器人、智能視覺檢測系統、智能輸送系統、RFID、PLC 控制系統 等組成，可以實現對工件進行生產加工、搬運、檢測、分揀、裝配等操作。
● 自動化倉儲系統
作為現代物流技術的典型設備，自動化立體倉庫系統主要由組合式貨架、出入貨臺、出入庫輸送線、堆垛機、控制系統、通訊系統、計算管理監控系統等部分組成。自動化立體倉庫系統能夠按照
指令自動完成貨物的存取，并能對庫存貨物進行自動管理，完全實現自動化操作。
● 任務生成及調度控制系統
該系統由硬件部分和軟件部分兩部分組成。硬件部分包括服務器、以太網交換機及控制計算機組成。
將 PLC、機器人控制器、RFID、智能視覺及控制終端組成一個以太網局域網，進行數據的相互傳輸，
實現工業現場控制系統的高層次應用，同時可以培養和考核學生對工業網絡(luò )的使用技能。任務排配及 調度控制軟件是基于VC++開發的Windows NT 的實時控制軟件，可在任何一個支持Windows NT 操作系統的硬件平臺上使用。該軟件用于制造加工自動化控制，實現信息化和無人化，并具備一定智能化。
主要功能及模塊
五大功能
●
數字化信息管理功能。以以太網總線為支撐，形成內網訂單信息、工藝信息、物料管理信息、 調度管理信息、RFID 信息、生產過程數據信息等。
●
柔性制造調度功能。整合倉儲 PLC 控制、輸送線 PLC 控制、機器人控制，以任務訂單和 RFID 為依據形成完整柔性控制系統，整合自動化立體倉庫及 AGV，形成無人自動化加工系統。
●
物流倉儲管理功能。具有自動化倉儲庫存原材料及成品信息管理功能。
●
大數據云端存儲功能。服務器程序之間用網絡(luò )進行通信，采用 UDP 或 TCP 方式；數據接口開放。
●
多任務混流加工功能。實現典型范例產品的網絡(luò )化訂貨、自動物料供應、自動加工、自動檢測、 自動裝配及配送的完整功能展示。
三大模塊
●
任務生成模塊：該模塊通過人機界面生成訂單信息，由訂單信息生成工藝信息，進而生成任務 訂單。
●
過程調度控制模塊：該模塊集合 RFID 通訊、PLC 通訊、機器人通訊、AGV 通訊，以 RFID 作為 智能傳感器、通過讀取任務訂單和工藝進度信息來協調系統調度，并將信息寫入 RFID 中。該模 塊具有自主計劃排程、自主決策、自主控制功能，可實現多任務混流生產。
●
RFID 批處理模塊：RFID 具有自動數據采集、高度的數據集成、支持可讀寫工作模式等優點，
在自動化無人制造線將自我識別特性發揮極致。具有判斷功能，同時可以記錄過程信息。該模塊 具有工序邏輯判斷功能、信息寫入功能，載有歷史數據庫。
總體展示

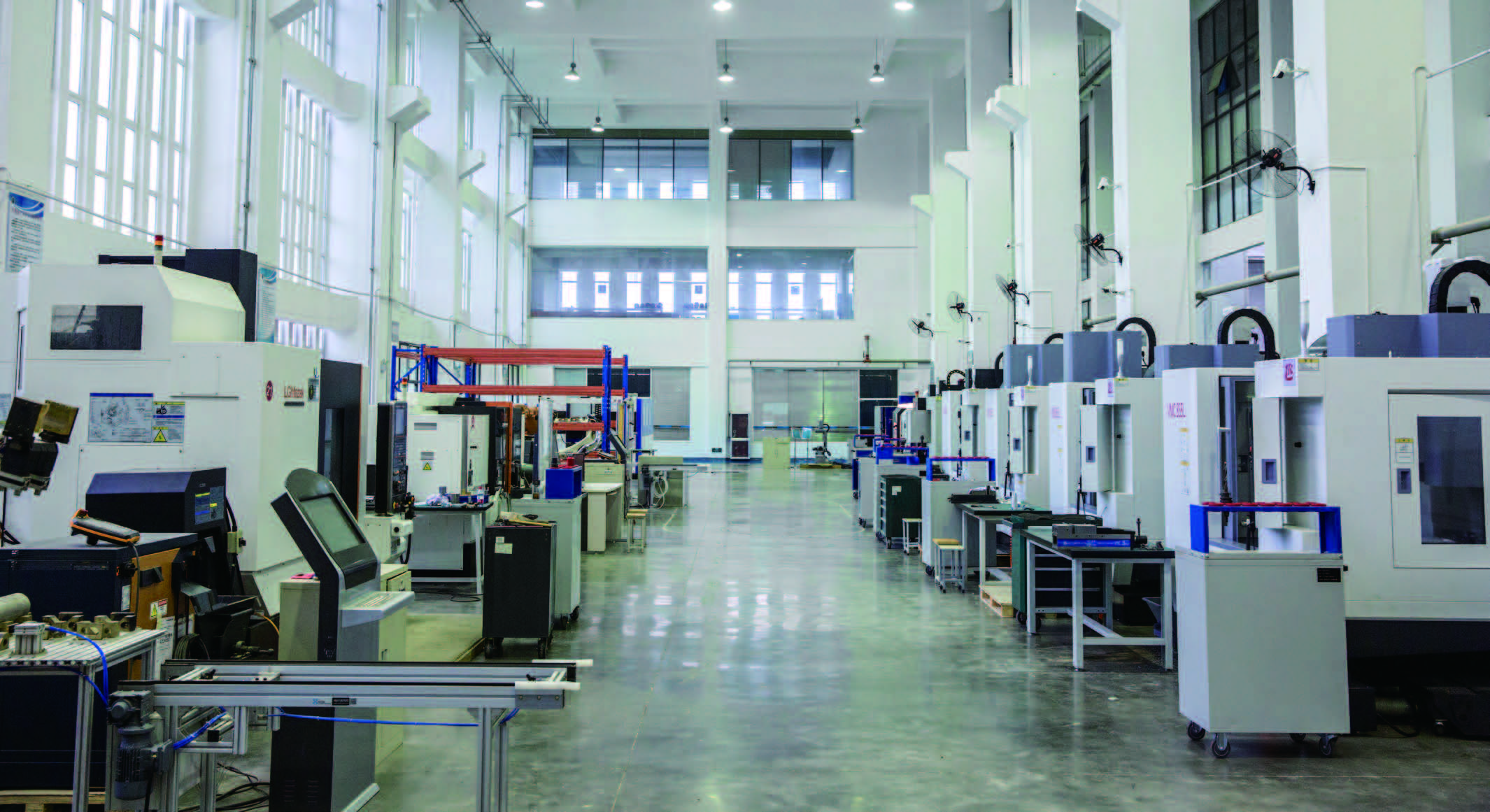

智能制造自動化生產線是針對學校的機械實訓中心而設計的一套智能制造系統，整套系統包括：三個智能加工制
造單元、智能倉儲物流單元、信息管理單元。系統以軸承壓蓋、葉輪、輪轂為典型樣件。我們可以根據相關學院的相 關專業課程特點選擇設備模塊，由校方主導形成相關實訓課程。為學生提供了解現代制造業生產過程的優良平臺。
